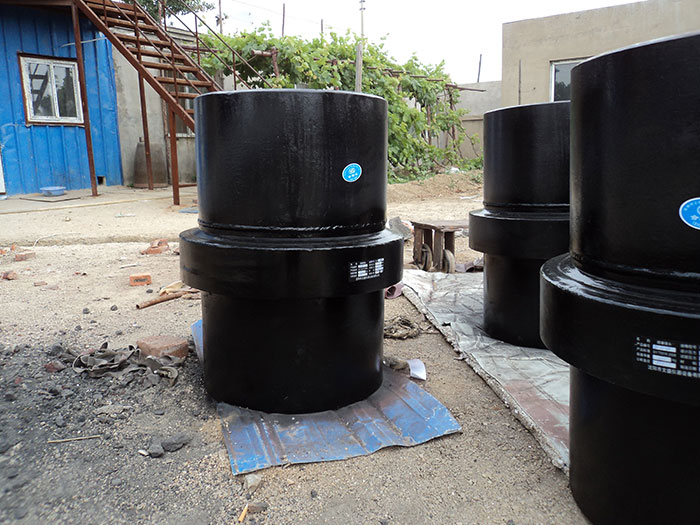

河北聯森絕緣接頭
- 產品品牌 絕緣接頭
- 產品型號 QDQ-JD系列
- 產品描述
QDQ-JD系列絕緣接頭采用焊接端整體結構。結構主體為整體鍛制或鍛制本體與短節（鋼板卷制或鋼管）焊接連接結構。 QDQ-JD系列絕緣接頭中的壓力密封采用O型或U型自緊密封圈，且密封圈由模壓成型，具有...
1、概述
QDQ-JD系列絕緣接頭是埋地鋼質規定要求的密封性能和電法腐蝕防護工程所需求的電絕緣性能的管道接頭統稱。它包含組合件、絕緣板、填料、密封環、短管等。具有焊接端整體結構制造（直埋、免維護）的絕緣接頭是我公司九十年代引進的意大利高新技術，內部構造采用O型或U型膠圈密封，至今領先于國內市場。生產制造中嚴格執行GB150-98《鋼制壓力容器》、HG20583-98《鋼制化工容器結構設計規定》和JB4730-2005《壓力容器無損檢測》等要求，使產品質量得以穩步提高。
2、產品性能
2.1絕緣性高
QDQ-JD系列絕緣接頭絕緣環采用具有高抗壓強度（不小于350N/mm2）、低吸水性、高電絕緣強度、抗老化材料，絕緣電阻值大于10MΩ，遠遠大于其它絕緣接頭電阻值，因而大大提高了絕緣性，降低了泄露電流，更能充分發揮陰極保護作用，提高被保護管道的運行壽命。
2.2鋼度大
QDQ-JD系列絕緣接頭形成了遠遠大于管線抗彎截面系數的鋼性圓筒，理所當然的可以承受較大的彎矩（按與管線等強度設計），消除了其它絕緣接頭因結構不盡合理造成鋼度不足引起泄漏事故。
2.3壽命長
QDQ-JD系列絕緣接頭采用二次密封機構，O型和U型自緊式密封圈，封住了絕緣環的層壓斷面。徹底避免產品在水壓試驗時的潮氣及阻止土壤內潮氣滲入街頭內部，密封性能好。加之套筒（組合件）內的環形空間，注入高分子復合材料，低粘度，冷固熱硬性樹脂。并具有一定的壓縮強度。杜絕了因密封失效引起的滲漏，以及由滲漏造成的絕緣性失敗，尤其采用橡膠之王（氟橡膠）進行密封，抗老化程度大大加強，使之使用壽命與管線等同。
2.4埋地安裝
QDQ-JD系列絕緣接頭由于絕緣性高，密封可靠，與管線等壽命，不需維護，故地下安裝時不必設觀察井，可整體直接埋于地下。
3、主要技術參數
QDQ-JD系列絕緣接頭在極限的工作條件下，密封可靠，電絕緣性能好，任何金屬部件的應力均不超過其規定的最小屈服強度的90%，確保永久彈性和緊密性。
QDQ-JD系列絕緣接頭按照等強度原則，鍛件的標準屈服強度應與所連接管線材料標準屈服強度一致。短節（與鍛件焊接的短節）的屈服強度與所連接管線的屈服強度一致，并且有良好的可焊性。
4、結構特點
QDQ-JD系列絕緣接頭采用焊接端整體結構。結構主體為整體鍛制或鍛制本體與短節（鋼板卷制或鋼管）焊接連接結構。
QDQ-JD系列絕緣接頭中的壓力密封采用O型或U型自緊密封圈，且密封圈由模壓成型，具有永久的殘余彈性保證接頭的可靠密封。
5、材料
5.1金屬材料
組合件：16MnⅡ鍛件
短 管：16MnR板卷制或16Mn無縫鋼管
5.2非金屬材料
絕緣板：3240高強度酚醛層壓布板（GB1303）
O型和U型密封圈：氟橡膠。
5.3填充材料：環氧樹脂
6、執行標準
QDQ-JD系列絕緣接頭的制造、檢驗及驗收滿足以下標準、規程和規范的最新版本要求，并應符合ISO9001質量體系的要求。
SY/T0516—2008 絕緣法蘭設計技術規定
SY/T0086—2003 陰極保護管道的電絕緣標準
GB/T8163—2008 輸送流體用無縫鋼管
GB/T9711.2—1999 石油天然氣工業輸送鋼管交貨技術條件 第2部分：B級鋼管
GB/T1047—2005 管道元件的公稱通徑
GB/T1048—2005 管道元件公稱壓力
GB/T1182—2008 形狀和位置公差 代號及其注法
GB/T1184—1996 形狀和位置公差 未注公差的規定
GB/T1303.1—1998 3240 環氧玻璃布層壓板
GB/T1800—1999 公差與配合 總論 標準公差與基本偏差
GB/T1804—2000 一般公差 線性尺寸的未注公差
GB3452.1—1992 液壓氣動用O型橡膠密封圈尺寸系列
GB/T 3452.3—2005 液壓氣動用O型橡膠密封圈溝槽尺寸和設計計算
GB9969.1—1998 工業產品使用說明書總則
NB/T 47008—2010(JB/T 4726) 承壓設備用碳素鋼和合金鋼鍛件
NB/T 47009—2010(JB/T 4727) 低溫承壓設備用低合金鋼鍛件
GB4208—2008 外殼保護等級
GB 50058—92 爆炸和火災危險環境電力裝置設計規范
